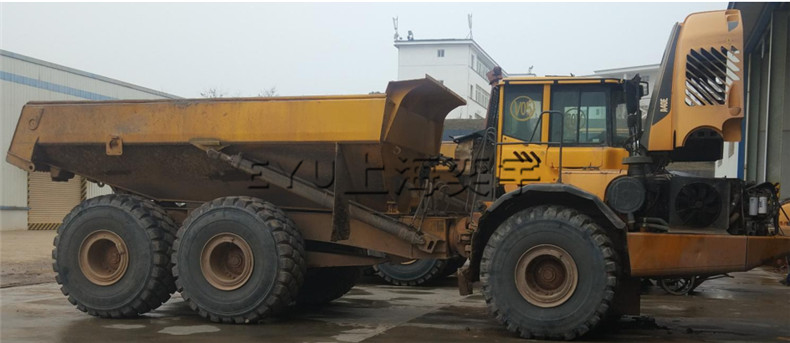

礦車/礦山車車載稱重系統:

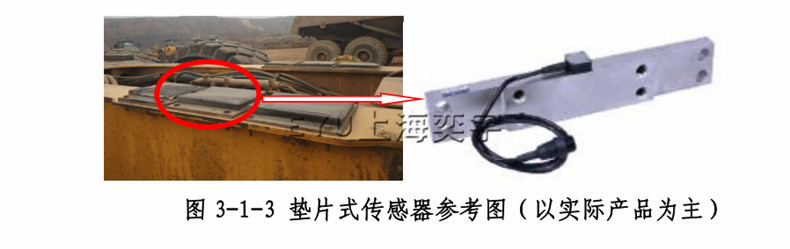

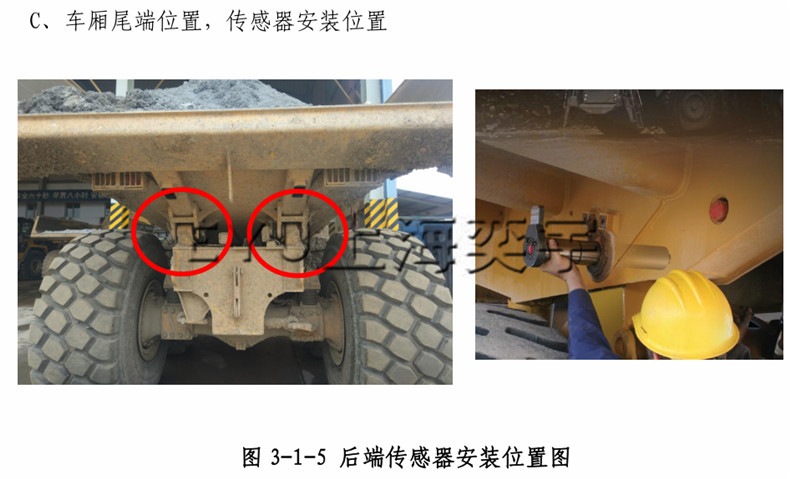

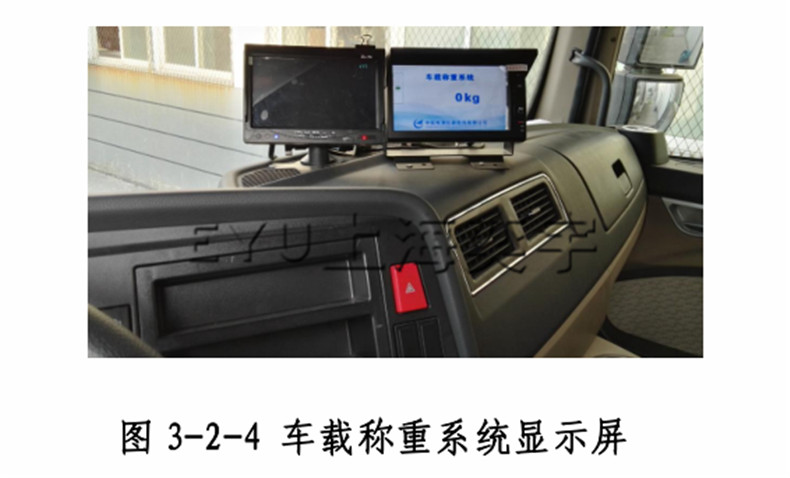

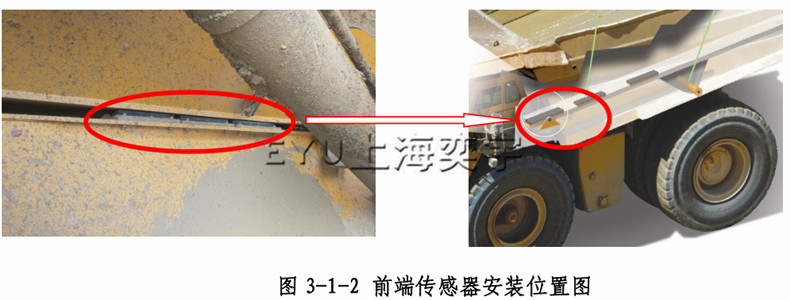

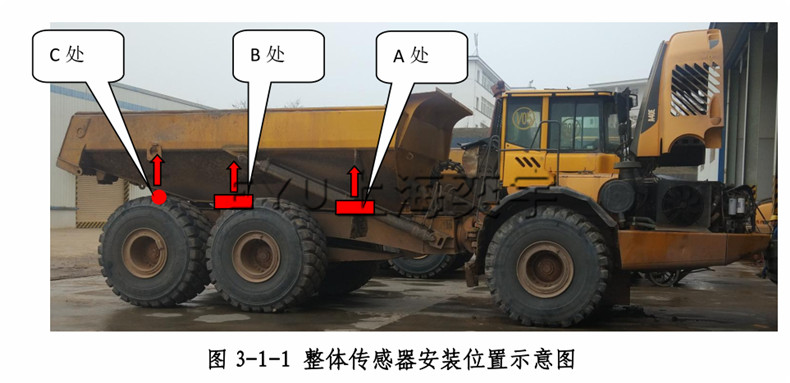

A40E 礦車車載稱重系統是由 6 只重量傳感器、1 個車載重量檢測儀、1 個車載顯示屏和 1 個遠傳車載終端組成，車廂重量是由車廂底部的 4 只壓向重量傳感器和車輛尾端鉸鏈處 2 只軸銷傳感器組成，4 只重量傳感器安裝在車輛底盤大梁表面，當車廂落下后，重量全部加載在重量傳感器上，再配套控制檢測儀、顯示儀表和車聯網平臺軟件可實現車輛上裝重量的監測。

該系統將傳感器采集的車載重量信號實時進行計算、處理及上傳，通過客戶的車聯網平臺實現企業數據和運輸調度的高效管理。

礦車/礦山車車載稱重系統功能

1）可實現車輛靜態高精度的重量測量和動態運行狀態的重量監測；

2）可實現車輛載荷實時超載報警

3）系統具有車輛在各狀態下角度變化的修正功能；

1）可實現車輛靜態高精度的重量測量和動態運行狀態的重量監測；

2）可實現車輛載荷實時超載報警

3）系統具有車輛在各狀態下角度變化的修正功能；

4）可接入用戶指定的車聯網監控服務平臺；

5）行駛記錄，對車輛運行的時間、位置、路線等數據進行記錄和傳輸，并根據需要進行遠程設置管理；

6）運行記錄，車輛運行過程中的關鍵參數，如裝載重量、行駛速度等通過傳感器進行采集，遠程升級維護；

7）查詢統計，對車輛歷史運行軌跡、視頻記錄、數據記錄進行查詢統計。

2.4 礦車/礦山車車載稱重系統特點

1）安裝方式安全可靠，不影響車輛原有的安全性；

2）大量程重量傳感器特殊設計，系統測量綜合精度高；

3）具有較高的安全防護等級，可實現工況下的防塵、防水功能；

4）適用于多種同類型的礦車，維護維修便捷。

2.5 系統技術指標

靜態測量綜合精度 %FS ±5

額定稱量范圍 t t 5～50

顯示分辨率 kg 100

工作電壓范圍 Vdc 9 9 ～ ～  36

工作溫度 ℃ -30 ┄ +70

存儲溫度 ℃ -40 ┄ +80

防護等級 處理器 IP64，傳感器 IP67

車載顯示屏數據顯示響應時間≤ 10s

注： ①處 表示車輛在靜態和處于水平狀態的測量精度指標

礦車/礦山車車載稱重系統平臺指標

定位精度 m m

水平定位精度：＜15m

高程定位精度：＜30m

水平定位精度：＜15m

高程定位精度：＜30m

響應精度 s s

定位響應:收定位請求到應答時間＜30s

數據上報平臺的時間間隔：30s
