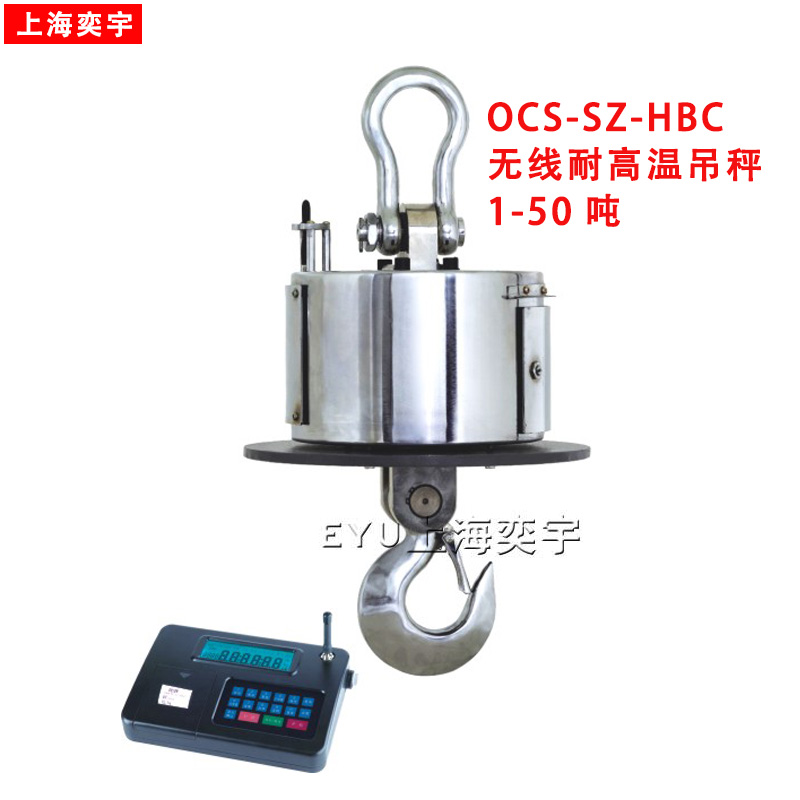

產品名稱：無線耐高溫電子吊秤

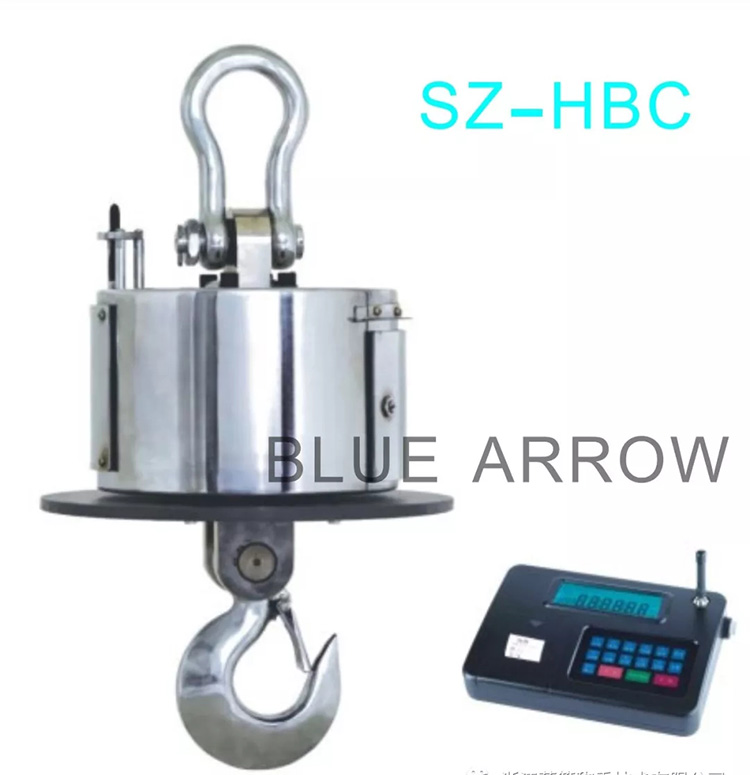

產品型號：SZ-HBC

量程范圍：2t.3t.5t.10t.15t.20t.30t.50t

無線耐高溫電子吊秤專為冶金、鑄造行業度身設計，適用于高溫環境的吊秤

·采用量身定制的熱態吊秤專用傳感器，以保證在高溫環境下能獲得較好的準確性。

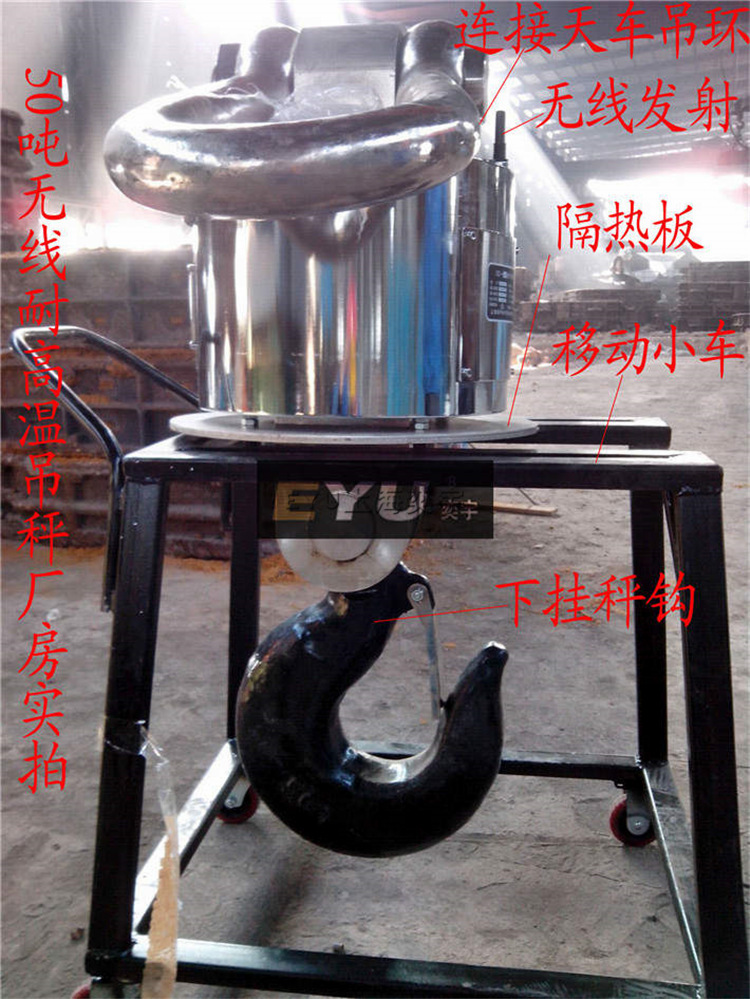

·加裝高溫隔熱板，有效阻擋熱源輻射：

      2～10噸吊秤高溫隔熱板尺寸為400mm，板重4.8kg

      20～30噸吊秤高溫隔熱板尺寸為500mm，板重7.2kg

      50噸吊秤高溫隔熱板尺寸為600mm，板重9.8kg

·秤體內添加了隔熱防護板，進一步阻擋熱源的滲透

·貼心的負秤功能，對定量澆鑄要求的場合尤為合適

·其他功能及參數詳見OCS-SZ-HBC-BC系列無線遙傳式吊秤

·該系列產品主要用于冶金行業

注意：

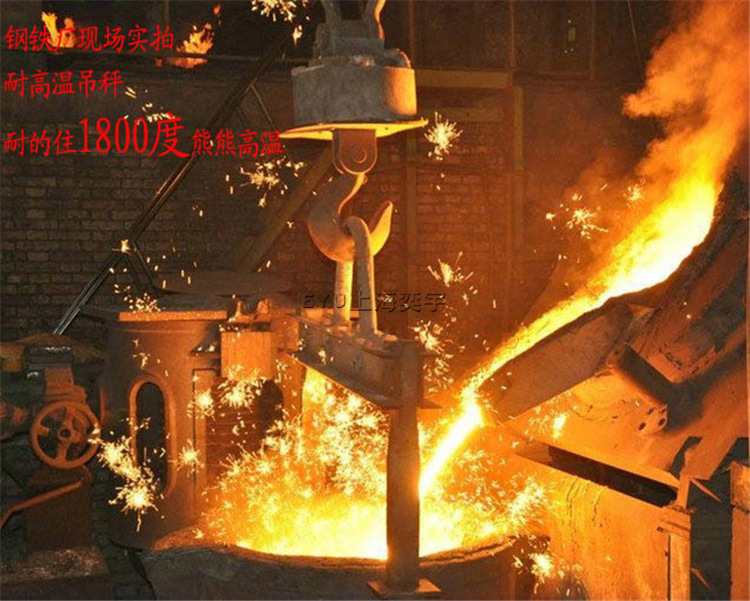

       凡工作在高溫環境下的吊秤，必須保證秤體吊鉤底面與被吊熱源間距大于1600mm，起吊物體溫度*高不得超過1800℃。

無線耐高溫電子吊秤儀表部分特點：

◆ 儀表體積小，重量輕，非常適合便攜使用。

◆ 高清 LCD 數碼結合 LED 背光。

◆ 內部設有萬年日歷時鐘。

◆ 內置 EPSON 微型打印機，可以打印完備的稱重?cái)?shù)據并可按日期、編號及序號分類打印。

◆ 可將稱重結果分為多達 9999 個類別并分類統計和打印。

◆ 存儲空間大，可存儲 2900 條記錄。

◆ 儀表具有秤體低電壓和儀表電池低電壓指示。

◆ 超載有報警提示，安全可靠。

◆ 自動關機：當秤體靜置達 2 小時將自動關閉秤體電源；

無線耐高溫電子吊秤秤體部分特點：

◆ 圓形秤體設計，防撞，防水，防磁。

◆ 環型防撞天線保護座，考慮了各種工況。

◆ 采用*專利傳感器，穩定可靠，超長壽命。

2 主要技術指標和參數

2.1 產品執行標準

◆ 精度等級： 符合國家標準Ⅲ級 （GB/T11883-2002）；

◆ 電源： 儀表供電，內置的 6V/4AH 鎳氫電池，秤體供電，6V/4AH 鉛蓄電池 2 個；

◆ 無線電頻率：430MHz （32 個頻點）；

◆ 傳感器激勵電源：DC 5V±5% ；

◆ 工作溫度：儀表 0℃~40℃，秤體（常溫型）-20℃~50℃，（耐熱型）常溫~70℃；

◆ 無線電傳輸距離： （常規型）無阻擋時不小于 150 米，（高功率型）無阻擋不小于 300米；

3.關于耐熱型遙傳式吊秤

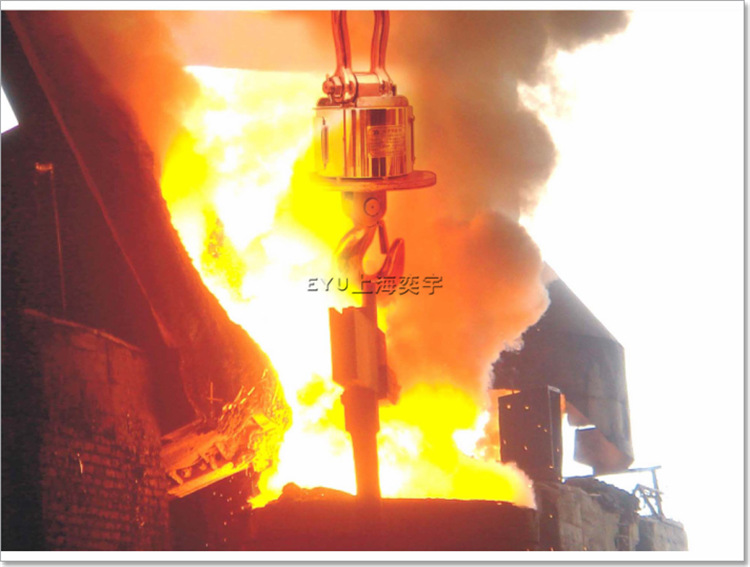

耐熱型無線數傳式吊秤是為高溫環境特別是冶煉行業中使用而設計的，特點如下：

◆ 使用高溫傳感器并且盡可能保證在較高溫度環境下的計量準確度。

◆ 特別設計的高溫隔熱層。由石棉和鋼板組合而成的隔熱層使吊秤的上下兩部分在高溫環

境操作中形成兩個溫區。

◆ 貼心的負秤功能，對有定量澆鑄要求的場合尤為適合。

特別注意：

耐熱型無線數傳式吊秤雖然采取了隔熱措施，但是要求使用中盡可能遠離熱源并且不能在高

溫環境下過久。秤體與高溫源的*小安全距離請參考下表：

4.儀表數傳及功能的延展

在儀表的左上方有一串行輸出口，它是一個 DB9針形插座，通過該端口儀表可以將當前顯示的數據以 RS232 電平或 4~20mA 電流方式連續發送出去。

4.1 關于 RS232

當儀表以 RS232 電平方式發送數據時，DB9 第 3 腳接數據發送端 TXD，第 5 腳接信號地 GND，發送數據的波特率為 1200bps，異步方式通訊，每一個字以 8N2 形式發送，即先發送 1 位起始位，再發送 8 位數據位，*后發送 2 位停止位。若接收端為計算機選擇 8N1方式也可以接收到正確的數據。本儀表目前有 3 種數據幀格式可供用戶選擇，也可以根據用戶的需求編寫特殊的數據幀格式。本儀表通過該端口可接有線大屏幕，但儀表與大屏幕間距離不得大于 15 米，當儀表與大屏幕間距離較遠時可考慮無線大屏幕。

4.2關于 4~20mA 輸出

當儀表以 4~20mA 電流方式發送數據時，當顯示值小于等于零時輸出 4mA，當顯示滿量程時輸出 20mA，中間值按線形規律變化。需要指出的是普通的儀表是不具備數傳功能的，若有需要請?jiān)谟嗀洉r(shí)特別說明。

4.3關于大屏幕

遠距離的讀書觀察是大屏幕顯示器的優勢，該系列均可選購配備無線大屏幕或直接與儀

表駁接的有線大屏幕。

4.4關于遙控開/關機

若用戶需實現遙控開關機，雙向無線調頻等附加功能需在訂購時另行說明。

4.5關于峰值保持

當該產品用于測力時，往往需要峰值記憶和保持功能，所以不同的軟件版本是解決此類問題的好辦法。

該說明有所出入，敬請諒解。
