工業總線接口連工控地磅秤

工業總線接口連工控地磅秤儀表是采用高性能32位ARM處理器及高速Σ-△A/D轉換技術的稱重儀表。該儀表可方便地與電阻應變式傳感器連接，通過高速數據通訊，與PLC、DCS、服務器等主機設備構成稱重控制系統，適用于各種高速與高精度稱重要求的控制場合。

工業總線接口連工控地磅秤儀表基本功能
采用高性能32位ARM處理器及高速Σ-△A/D轉換技術的稱重儀表。該儀表可方便地與電阻應變式傳感器連接，通過高速數據通訊，與PLC、DCS、服務器等主機設備構成稱重控制系統，適用于各種高速與高精度稱重要求的控制場合。
工業總線接口連工控地磅秤儀表基本功能：
◆小身材、高精變送；嵌入式面板安裝，外觀小巧，可控制柜密集安裝
◆采用高速高性能ARM處理器，32位精準浮點運算
◆工業級高可靠隔離開關電源，12-30V寬輸入，多重保護
◆高精度A/D轉換，分辨率可達1/30000，多級數字濾波模式可設
◆采用高穩定性和可靠性設計，抗干擾性能強，適用于惡劣復雜的工業應用環境
◆免砝碼標定，可直接輸入傳感器參數校準；換表無需重新標定，只需輸入原儀表參數即可使用
◆全隔離0-5V/0-10V/4-20mA模擬量輸出，可多模式校準
◆全隔離RS485/RS232串口高速輸出；靈活的通訊方式（連續發送和指令應答）
◆通用ModBus-RTU協議接口，無縫對接多廠家通訊協議，可直接連接工控觸摸屏
◆光電隔離20mA電流環大屏幕顯示接口
◆可擴展多類工業總線接口（CC-Link、Profibus-DP、ModBus-TCP、CAN擴展模塊可選）
◆選配隔離式開關量2入2出控制，接口功能用戶可自編程設定；集成加法秤、減法秤、分選秤功能
◆上下限報警輸出功能，靈活的峰值保持功能
◆具備5點非線性修正功能，提升傳感器或秤臺的適應性
◆稱量數據累計量和累計次數等信息貯存、檢查、刪除處理
◆多種操作信息和出錯信息提示、具備自動恢復出廠設置功能

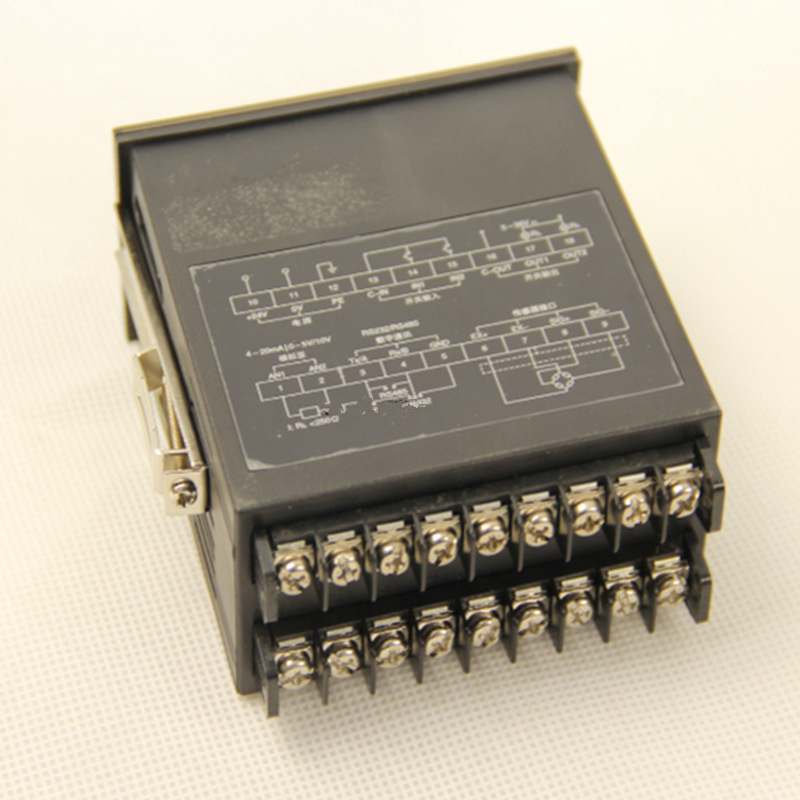

工業總線接口連工控地磅秤儀表技術參數
◆傳感器供橋電源: 5V DC，200mA
◆傳感器連接方式: 4線制
◆傳感器連接個數: 1～4只350Ω傳感器
◆輸入信號范圍： -19mV～ +19mV
◆非線性：≤0.01%F.S
◆準確度：3級，nind=3000，顯示精度1/30000
◆顯示: 6位LED數碼管,字高0.56英寸,6個狀態指示燈
◆大屏幕顯示接口: 串行輸出方式，20mA電流環信號，可接耀華各種尺寸大屏幕顯示器
◆通訊接口:  1路RS232/RS485接口可設, 波特率1200～19200bps 可選
◆打印接口: 與串口共用，可連接串行打印機
◆繼電器輸出: 2路固態繼電器，觸點容量AC/DC 36V / 0.2A
◆開關量輸入: 2路光電隔離輸入，輸入信號+12～+24V DC，電平方式控制，閉合有效

模擬量輸出:
◆1路光電隔離的模擬量輸出。可設為4-20mA / 0-5V / 0-10V 三種模式之一。
◆準確度≤0.2%FS 負載能力: 4-20mA *大負載電阻250Ω;0-5V/0-10V輸出阻抗≤1Ω
◆工作電源: DC 12～30V
◆安裝尺寸: 面板嵌入式安裝 開口尺寸：96mm×48mm
外形尺寸：91mm×45mm×108mm
◆鍵盤： 采用4個輕觸機械按鍵
◆工作環境溫度、濕度: 0℃～40℃；≤90％RH
◆儲運溫度、濕度:-20～50℃；≤90％RH
◆重量: 約0.25kg

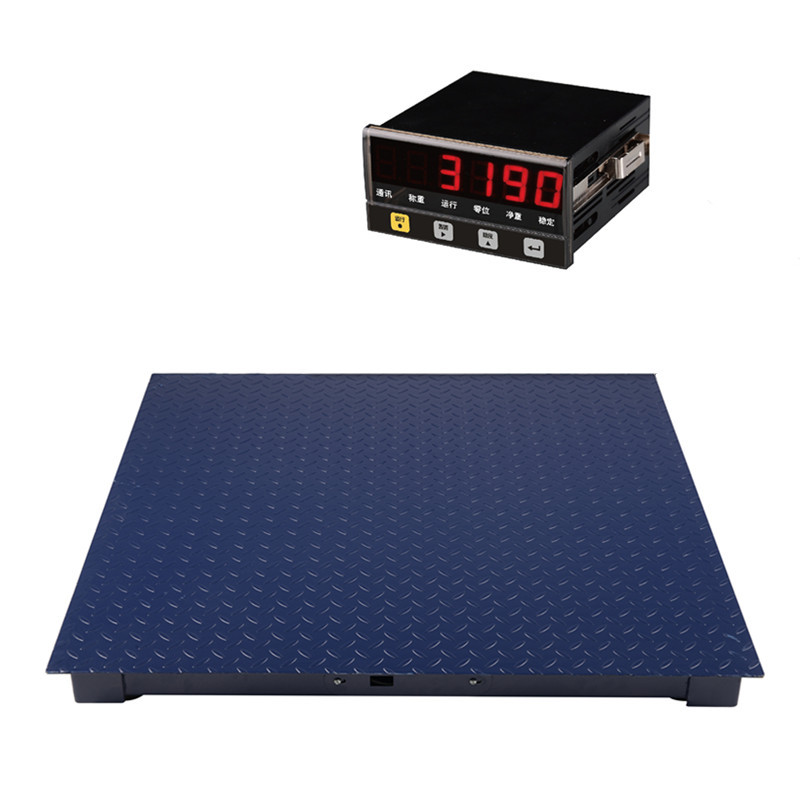

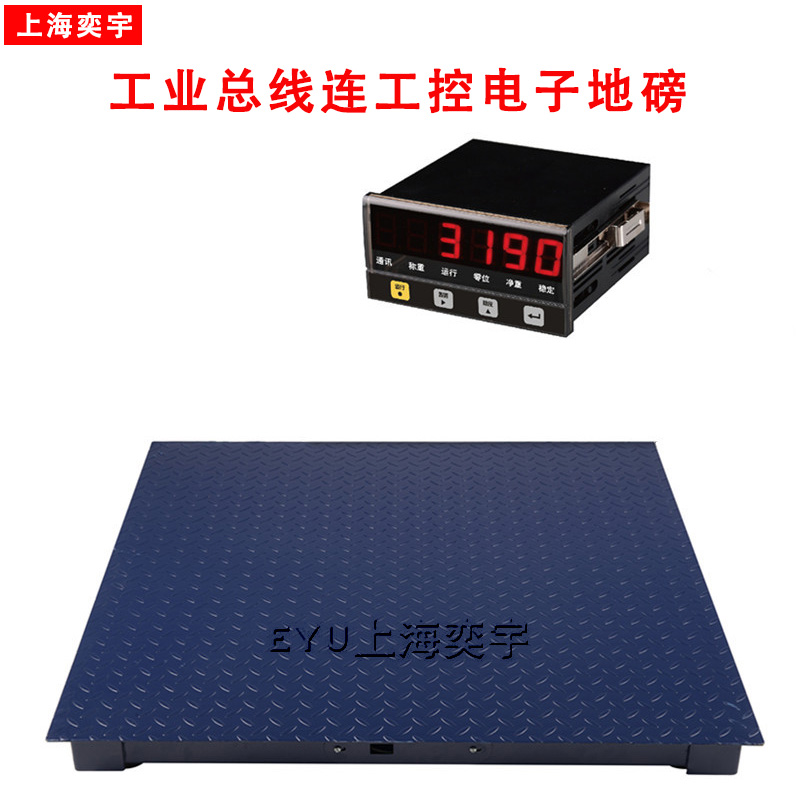

工業總線接口連工控地磅秤采用全新鋼結構秤臺，高精度的剪切梁式稱重傳感器和智能化稱重顯示儀表，組成稱重系統。準確度高，工作穩定可靠。

（1）電子地磅秤包括：鋼材緩沖秤、防腐平臺秤、普通式單層、雙層平臺秤該系列電子平臺秤。廣泛應用于倉庫、車間、貨場、集貿市場，工地等場所適用于吊裝物料稱量，鏟車鏟放貨物稱量和人工搬運稱量。

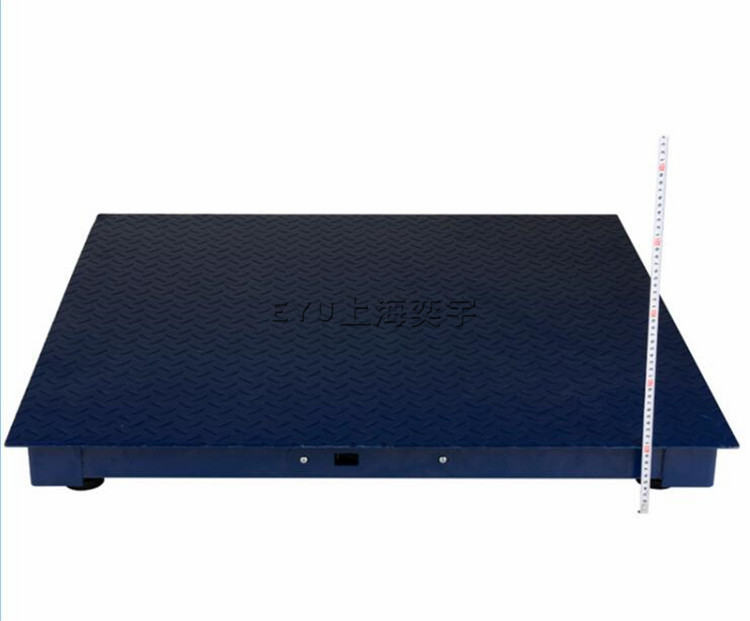

（2）秤體：選用高強度鋼材組焊而成，整體強度高、抗壓、抗拉
（3）抗扭傳感器：整體采用不銹鋼、碳鋼材質，表面化學工藝處理，美觀、抗腐蝕

（4）單層、雙層、移動式、緩沖式多種形式可選
（5）具自動校正，歸零去皮功能

參數規格
商品尺寸： 0.8*0.8米/1*1米/1.2*1.2米/1.2*1.5米/1.5*1.5米/1.5*2米/1*1.5米/1*2米/2*2米/2*3米
秤量：0.5噸/1噸/2噸/3噸/5噸

適用范圍
電子地磅秤廣泛應用于電子、塑膠、五金、化工、食品、煙草、制藥、科研、飼料、石油、紡織、電力、環保、水處理、五金機械及自動化生產線等領域。

485通訊地磅 Modbus RTU通訊協議地磅秤

重量變送器是采用高性能32位ARM處理器及高速Σ-△A/D轉換技術的稱重儀表。該儀表可方便地與電阻應變式傳感器連接，通過高速數據通訊，與PLC、DCS、服務器等主機設備構成稱重控制系統，適用于各種高速與高精度稱重要求的控制場合。

基本功能
重量變送器是采用高性能32位ARM處理器及高速Σ-△A/D轉換技術的稱重儀表。該儀表可方便地與電阻應變式傳感器連接，通過高速數據通訊，與PLC、DCS、服務器等主機設備構成稱重控制系統，適用于各種高速與高精度稱重要求的控制場合。
基本功能：
◆小身材、高精變送；嵌入式面板安裝，外觀小巧，可控制柜密集安裝
◆采用高速高性能ARM處理器，32位精準浮點運算
◆工業級高可靠隔離開關電源，12-30V寬輸入，多重保護
◆高精度A/D轉換，分辨率可達1/30000，多級數字濾波模式可設
◆采用高穩定性和可靠性設計，抗干擾性能強，適用于惡劣復雜的工業應用環境
◆免砝碼標定，可直接輸入傳感器參數校準；換表無需重新標定，只需輸入原儀表參數即可使用
◆全隔離0-5V/0-10V/4-20mA模擬量輸出，可多模式校準
◆全隔離RS485/RS232串口高速輸出；靈活的通訊方式（連續發送和指令應答）
◆通用ModBus-RTU協議接口，無縫對接多廠家通訊協議，可直接連接工控觸摸屏
◆光電隔離20mA電流環大屏幕顯示接口
◆可擴展多類工業總線接口（CC-Link、Profibus-DP、ModBus-TCP、CAN擴展模塊可選）
◆選配隔離式開關量2入2出控制，接口功能用戶可自編程設定；集成加法秤、減法秤、分選秤功能
◆上下限報警輸出功能，靈活的峰值保持功能
◆具備5點非線性修正功能，提升傳感器或秤臺的適應性
◆稱量數據累計量和累計次數等信息貯存、檢查、刪除處理
◆多種操作信息和出錯信息提示、具備自動恢復出廠設置功能

技術參數
◆傳感器供橋電源: 5V DC，200mA
◆傳感器連接方式: 4線制
◆傳感器連接個數: 1～4只350Ω傳感器
◆輸入信號范圍： -19mV～ +19mV
◆非線性：≤0.01%F.S
◆準確度：3級，nind=3000，顯示精度1/30000
◆顯示: 6位LED數碼管,字高0.56英寸,6個狀態指示燈
◆大屏幕顯示接口: 串行輸出方式，20mA電流環信號，可接耀華各種尺寸大屏幕顯示器
◆通訊接口:  1路RS232/RS485接口可設, 波特率1200～19200bps 可選
◆打印接口: 與串口共用，可連接串行打印機
◆繼電器輸出: 2路固態繼電器，觸點容量AC/DC 36V / 0.2A
◆開關量輸入: 2路光電隔離輸入，輸入信號+12～+24V DC，電平方式控制，閉合有效
模擬量輸出:
◆1路光電隔離的模擬量輸出?？稍O(shè)為4-20mA / 0-5V / 0-10V 三種模式之一。
◆準確度≤0.2%FS 負載能力: 4-20mA *大負載電阻250Ω;0-5V/0-10V輸出阻抗≤1Ω
◆工作電源: DC 12～30V
◆安裝尺寸: 面板嵌入式安裝 開口尺寸：96mm×48mm
外形尺寸：91mm×45mm×108mm
◆鍵盤： 采用4個輕觸機械按鍵
◆工作環境溫度、濕度: 0℃～40℃；≤90％RH
◆儲運溫度、濕度:-20～50℃；≤90％RH
◆重量: 約0.25kg

工業總線接口連工控地磅秤采用全新鋼結構秤臺，高精度的剪切梁式稱重傳感器和智能化稱重顯示儀表，組成稱重系統。準確度高，工作穩定可靠。

（1）電子地磅秤包括：鋼材緩沖秤、防腐平臺秤、普通式單層、雙層平臺秤該系列電子平臺秤。廣泛應用于倉庫、車間、貨場、集貿市場，工地等場所適用于吊裝物料稱量，鏟車鏟放貨物稱量和人工搬運稱量。
（2）秤體：選用高強度鋼材組焊而成，整體強度高、抗壓、抗拉
（3）抗扭傳感器：整體采用不銹鋼、碳鋼材質，表面化學工藝處理，美觀、抗腐蝕

（4）單層、雙層、移動式、緩沖式多種形式可選
（5）具自動校正，歸零去皮功能

參數規格
商品尺寸： 0.8*0.8米/1*1米/1.2*1.2米/1.2*1.5米/1.5*1.5米/1.5*2米/1*1.5米/1*2米/2*2米/2*3米
秤量：0.5噸/1噸/2噸/3噸/5噸

工業總線接口連工控地磅秤適用范圍
電子地磅秤廣泛應用于電子、塑膠、五金、化工、食品、煙草、制藥、科研、飼料、石油、紡織、電力、環保、水處理、五金機械及自動化生產線等領域。
