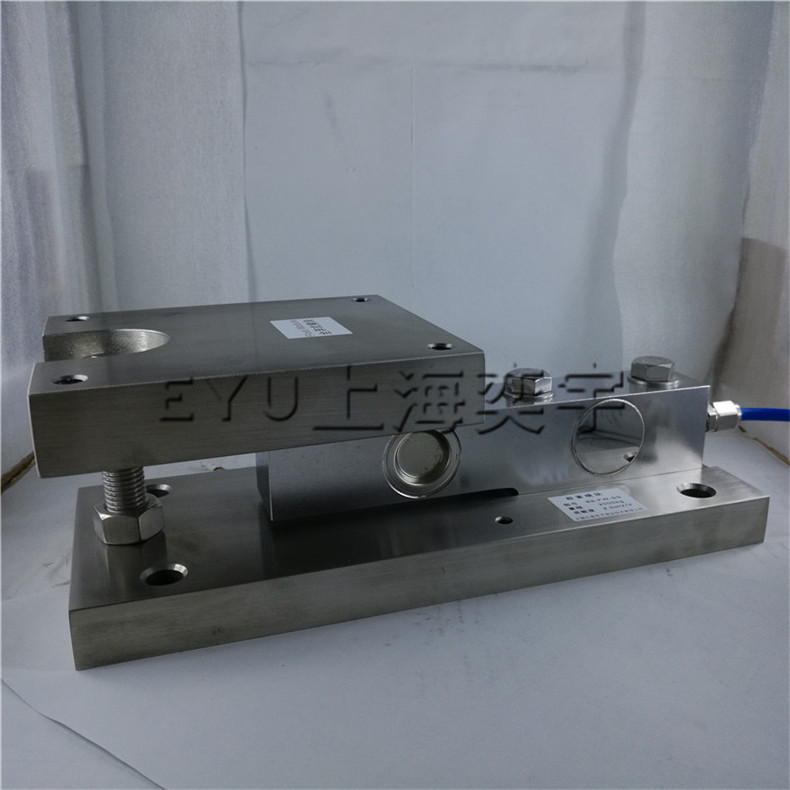

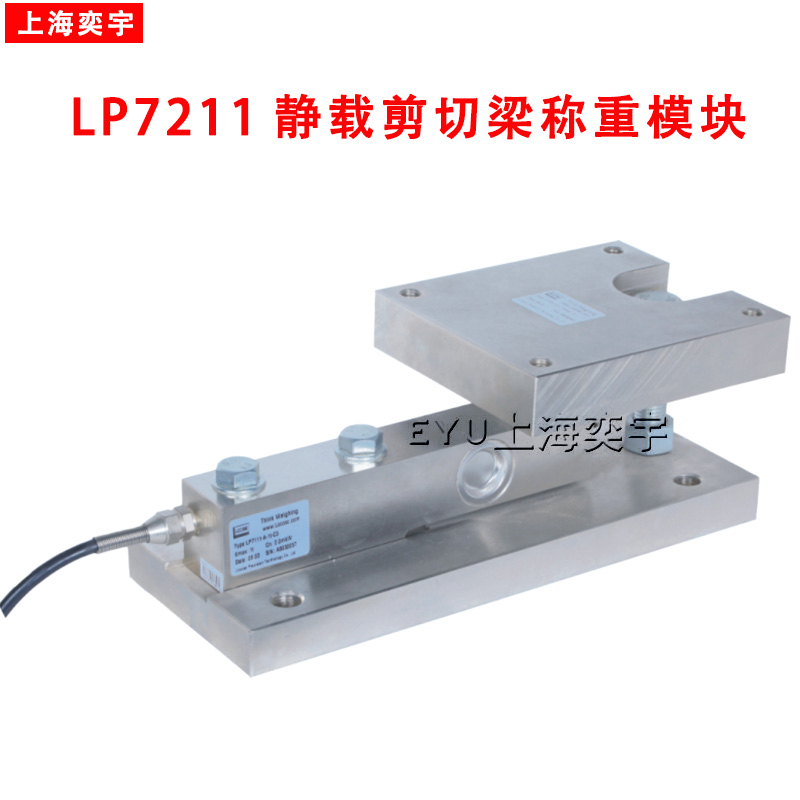

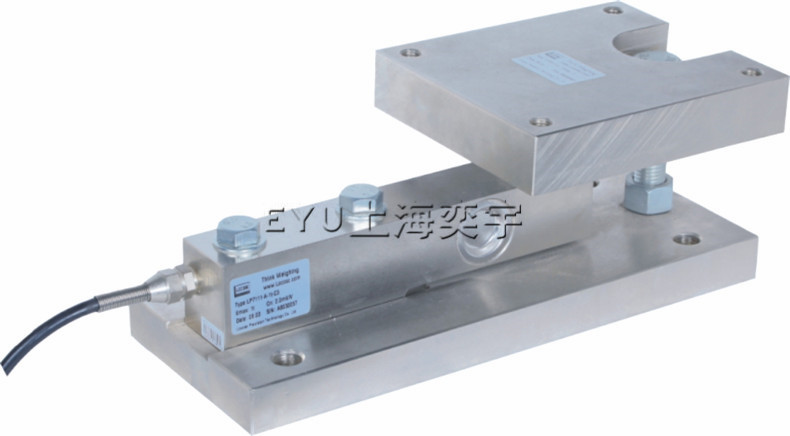

LP7211靜載稱重模塊

單個傳感器量程：500kg～10t
材質：合金鋼或者不銹鋼
結構分為固定式、半浮動式和浮動式模塊
應用于料罐稱重，流水線稱重等

LP7211系列稱重模塊采用LP7110L高精度剪切梁式傳感器，配以上下底板及防傾覆螺栓，采用不同的壓頭組成浮動、半浮動和固定稱重模塊，采用3組或者4組稱重模塊組成各類稱重系統；具有安裝方便，稱量穩定，安全可靠等特點，廣泛應用于醫藥、化工等行業。

LP7211靜載稱重模塊技術參數

量程: 0.5,1,2,3,5,7.5,10t

準確度等級:  OLML C3

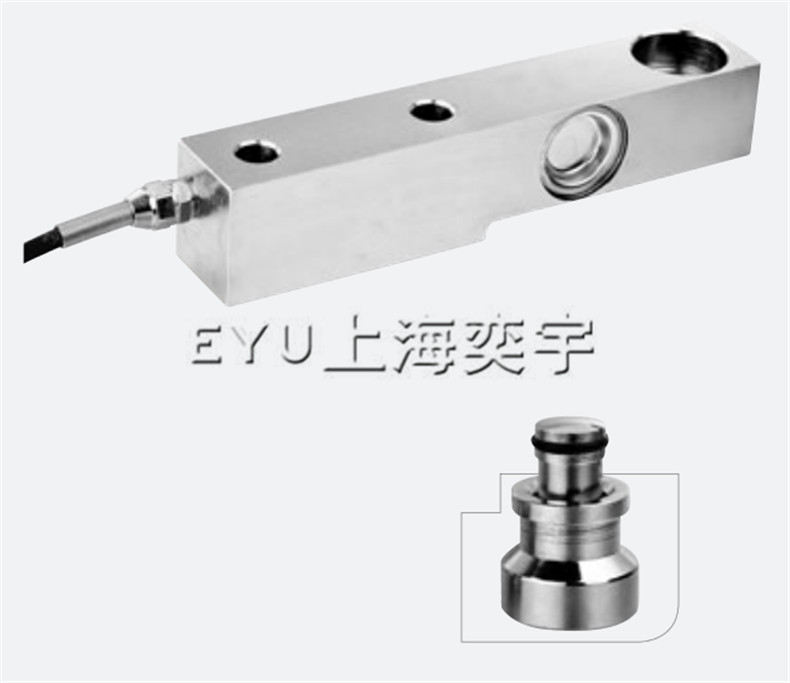

傳感器型號: LP7110L

防爆可選：

         防爆標志: Ex ia IIC T4 Ga

         防爆證號: GYB14-1711X

LP7211靜載稱重模塊結構特點

結構緊湊，長期穩定性好

有過載和防傾覆裝置，安全可靠

采用搖擺支撐結構，具有自復位功能保證計量精度

材質有合金鋼鍍鎳或者不銹鋼

LP7211靜載稱重模塊組合方式

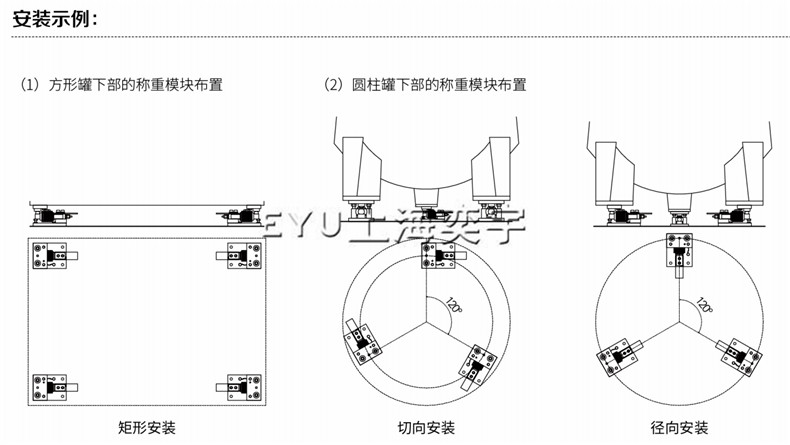

    在一個稱重系統中，使用一只固定式稱重模塊，一只半浮動式稱重模塊，其余用全浮動式稱重模塊。標準組合為：

1、四件套：一只固定式，一只半浮動式，二只全浮動式模塊

2、三件套：一只固定式，一只半浮動式，一只全浮動式模塊

安裝基礎要求

1、每一稱重模塊的安裝基礎的平面度應在0.3mm 以?xún)?nèi)，各基礎應在同一水平面上，其平面度要求在0-3mm之間。

2、與稱重模塊連接的支承面的平面度應在0.3mm以?xún)?nèi)，各支承面應在同一水平面上，其平面度要求在0-3mm之間。

LP7211靜載稱重模塊安裝注意事項

1、半浮動式模塊的安裝位置應盡量遠離固定式模塊。

2、模塊與基礎及支承面的連接，可用螺栓連接或焊接。焊接時應注意焊機的接地，當模塊底板與基礎焊接時，焊機應在基礎上接地，當模塊頂板與支承面焊接時，焊機應在支承面上接地。勿使電流通過傳感器，以免損壞傳感器。

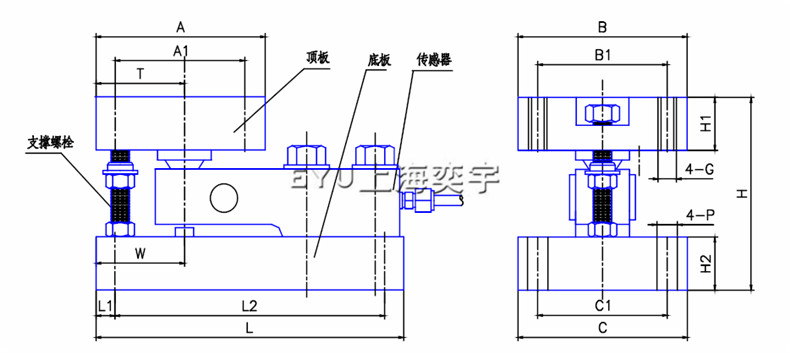

3、安裝完畢，應將圖中支撐螺桿頂部的螺母松開，使套筒墊圈離開支撐板(圖中所示為松開狀態)。
