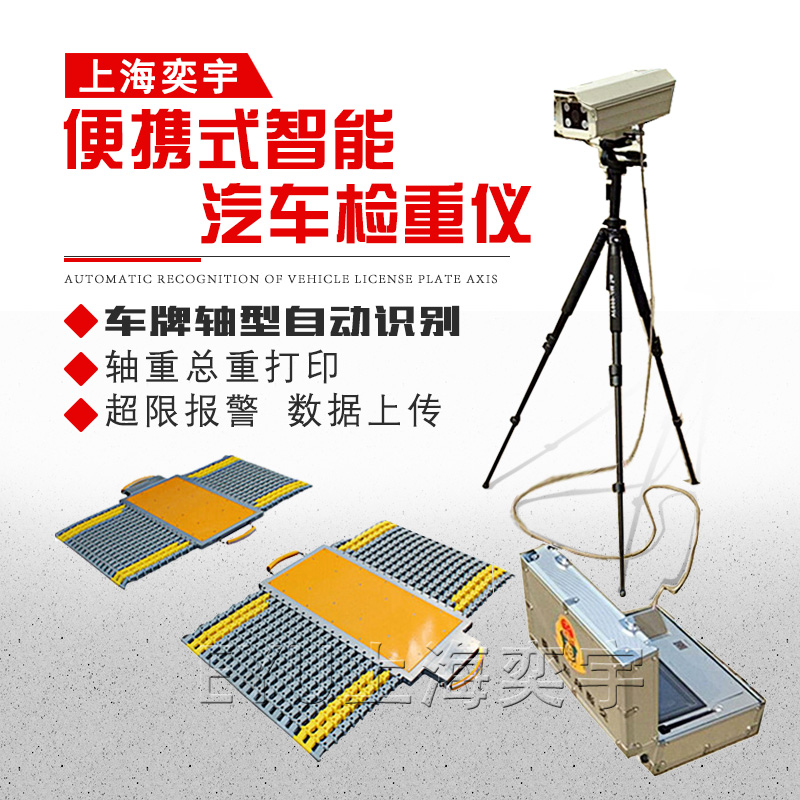

YIY-JM40A-W型便攜式智能汽車檢重儀

一、便攜式智能汽車檢重儀系統概述

根據交通運輸部*新頒布的2016年第62號令《超限運輸車輛行駛公路管理規定》和國家標準《汽車掛車及汽車列車外廓尺寸、軸荷及質量限值（GB1589-2016）等對車輛軸類型和軸載質量的相關規定標準，我公司自主研發并生產了具有自主知識產權，符合我國車輛行駛公路管理規范要求的新一代YIY-JM40A-w型便攜式智能汽車檢重儀（車牌、軸型自動識別），為交通管理部門實施有效的超限超載治理提供了強有力的執法工具。

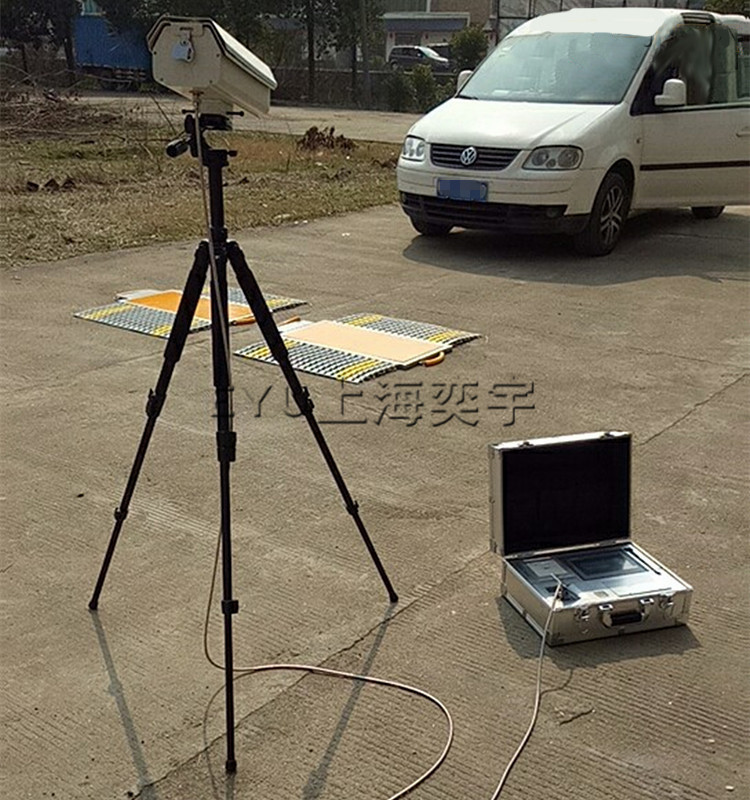

該系統是以一體化高精度無線秤臺為基礎，通過無線式車牌識別儀、手持式數字終端（智能手機）及移動電源等多種設備，再配以功能強大的系統軟件，可實現被檢車輛的車牌自動識別、車型自動判斷、動靜態軸重、總重稱量和打印、車輛照片、超限報警及檢測數據的匯總、統計、圖表和上傳等，使檢測過程更加自動化、智能化。

該系統集多功能、全自動等優點于一體，精準可靠。避免了單獨使用動態或靜態稱重方式的不足，提高了執法工作的科學性和高效率。

二、便攜式智能汽車檢重儀系統特點

作為國內屈指可數擁有自主知識產權的動態稱重系統開發單位之一，我們?yōu)槟峁┑脑摦a品，是基于自身多年的動態稱重經驗以及客戶的實際需要，*新研發和生產的，旨在提高和改善目前市場上同類產品的技術及功能缺陷，具有多項創新功能：

1．該系統先進可靠、自動化程度高，代表目前國內流動超限檢測領域的發展趨勢，并在未來的一段時間內仍能保持其先進性、科學性和實用性；

2．全部采用模塊化無線式結構設計，具備良好的開放性和兼容性，整個系統易于擴展和升級，易于維護和更換。具備強大的自檢功能，能即時掌握關鍵設備的工作狀態并能自動調整，對系統故障做到預知和容錯處理；

3．全數字一體化秤臺，將數據采集、無線傳輸及電源管理集成在秤臺內部。檢測車輛在不停車狀態下（速度低于5 Km／h）通過時，系統能自動實現車牌識別、車型自動判斷、被檢測車輛的圖片信息自動上傳到手持終端中，檢測過程和數據處理全自動控制；

4．多種工作模式可選擇，采用多級數據庫管理模式，能自動形成完整真實的被檢車輛數據，包括檢測時間、車牌號、車輛及車牌照片、軸型、軸重、總重、超限噸位、超限率、違章次數等信息，并按管理權限實現數據的全面共享。

5．系統人機界面布局合理、簡單易懂，操作人員只需短時間的學習與實踐就可操作。軟件功能強大，涵蓋系統登陸（防止無關人員非法使用）、用戶管理（對進入系統的用戶進行創建、刪除、設置密碼、權限等）、實時檢測、系統參數設置（常規、通訊、打印、班次等）、黑名單管理、可擴展執法文書自動生成及打印、數據查詢和統計分析等超限檢測所需的各種要求；

數據中心可將各流動超限檢測站點的數據進行共享，形成以省（區）、地(市)、局、站為網絡的治超分級管理模式，提高管理和監管效率，實時了解和掌握各流動站點的治超情況，統一調度，實現區域性聯網管理智能化。也可以為公路交管部門提供交通綜合管理統計數據，為交通情況分析提供數據基礎。

三、便攜式智能汽車檢重儀組成及特點

1. 秤臺采用整體式鎂鋁合金材料，一體化結構設計，嵌入式鋰電池及雙通道高速數據處理器，重量輕、耐腐蝕、精度高。配以高強度尼龍組成的模塊化鏈式引橋，方便、實用；

2.使用2.4GHz雙通道獨立式Zigbee無線傳輸技術，距離遠、抗干擾強、無通信誤碼；

3.系統電源箱采用高強度鋁合金，耐壓密封，包含高性能環保型無記憶大容量鋰電池，具有過充、過放及短路保護等功能。電源箱還內嵌微型熱敏打印機、打印紙盒及電源管理器等；

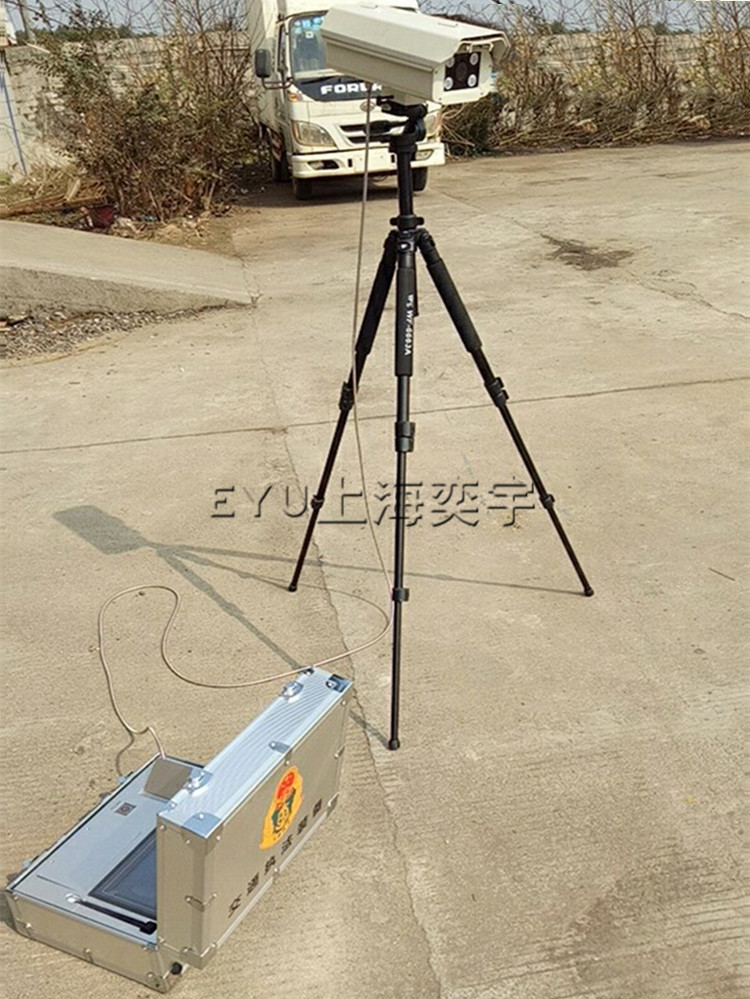

4. 高清200萬像素數字車牌識別儀，激光指示能快速準確的調整抓拍角度，低照度處理技術，視頻觸發車牌識別。車輛照片、車牌信息及車牌局部照片等無線輸出，4盞高亮度LED程控補光燈和高強度三腳架，為在惡劣條件下，獲得優質的圖片及信息提供了保障；無線式數據終端采用7寸安卓智能工業級防水屏幕，是整套系統的核心單元。實現與無線秤臺及車牌識別儀之間的數據鏈接、交互和過程控制。也能通過該手機拍照，對檢測車輛的車牌進行自動識別，并對檢測結果存儲、查詢、圖表統計及發送至微型打印機等。

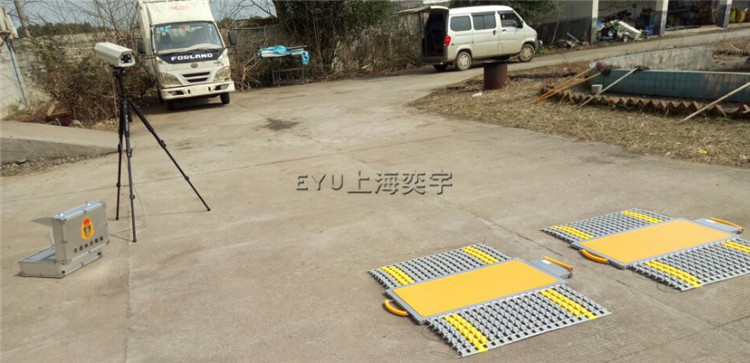

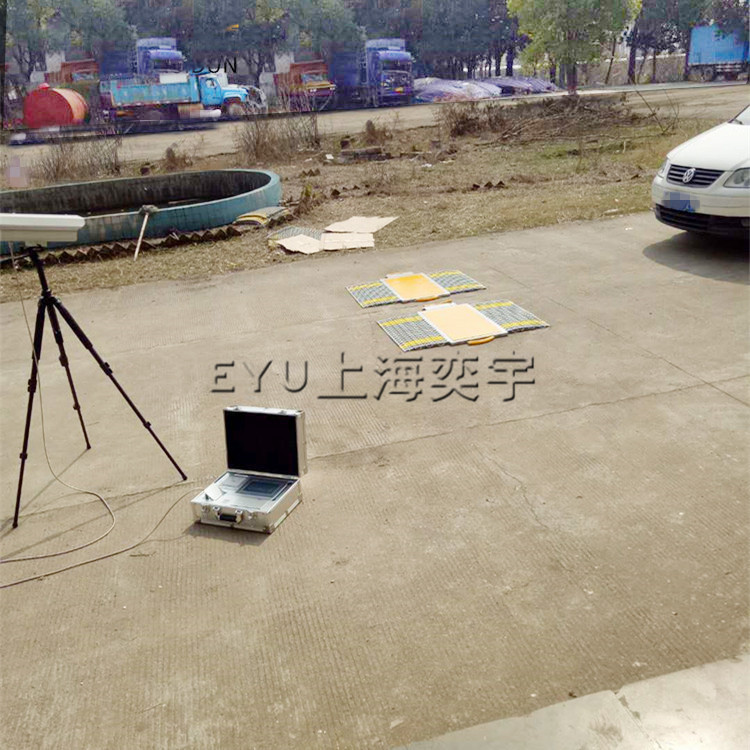

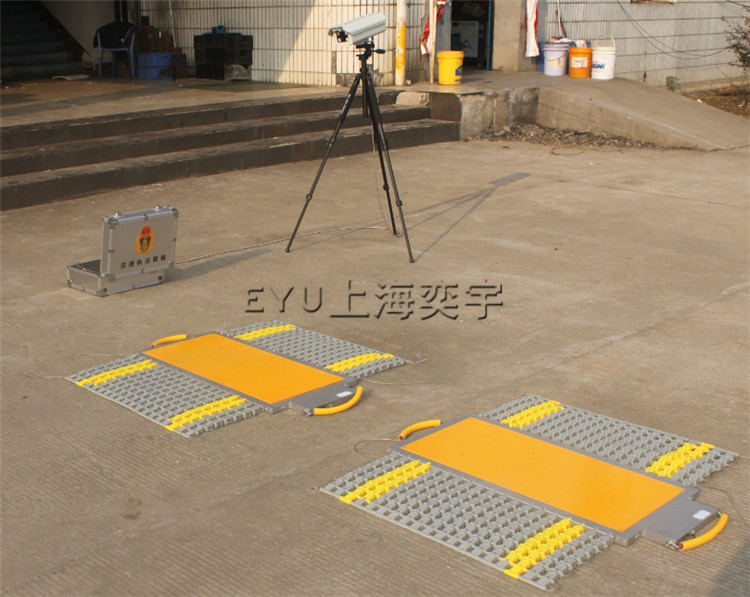

便攜式智能汽車檢重儀產品配件

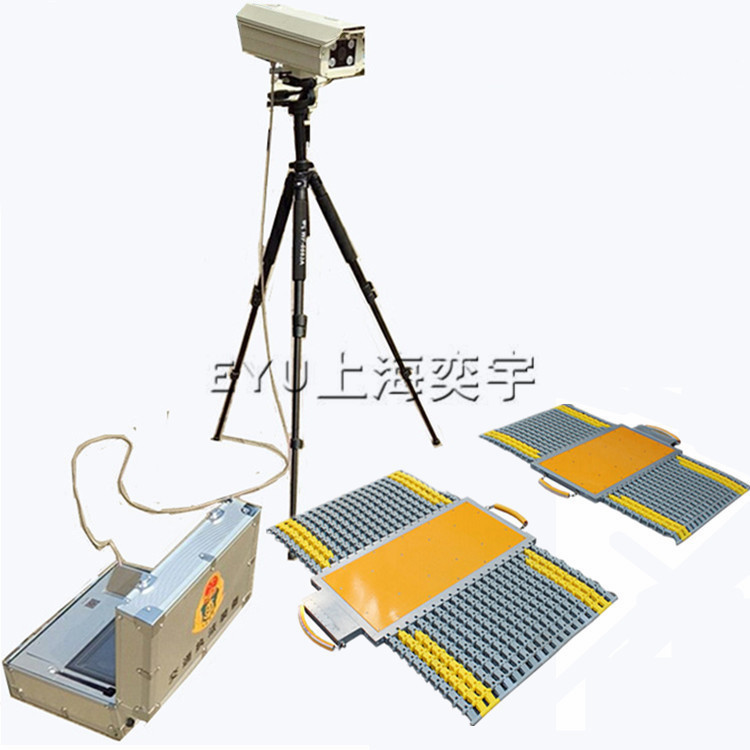

二塊稱重秤臺（根據客戶需求配備數量）一臺無線儀表，一臺攝像頭 標準附件 (充電器、打印紙、色帶等)

注：其它相關配件以產品裝相單為準！

◆ 稱重量程： ① 輪重：≤20噸    ② 軸重：≤40噸    ③ 整車重：≤1000噸

◆ 動態綜合誤差： ±3.0% ( ≤5kg/h 勻速 )

◆ 推薦行車速度： 3-5公里/小時

◆ 產品重量： ① 稱重臺：28 Kg (單個)   ② 儀表：7KG ③ 攝像頭 1.5KG

◆ 產品尺寸： ① 稱重臺面尺寸：870×470×23mm     ② 儀表尺寸：400*300*200mm

◆ 防水防塵等級：  ① 無線稱重秤臺IP67    ② 無線儀表IP65

◆ 設備存放條件： ① 溫度范圍： -30～+80℃  ② 相對濕度：＜90%RH

◆ 兩塊秤臺單獨標定，具有10點修正，極大提高產品的精度。

◆ 儀表采用7寸真彩液晶觸摸顯示屏，外形美觀，操作簡單。具有強大的存儲功能，可存儲10000個測試數據

◆ 采用數字化無線傳輸，完全避免引線被壓斷現象，客戶使用更加方便。采用超高載頻的無線傳輸技術，大大提高了該系統的抗干擾能力，為系統的動態測量精度提供了技術保障。

◆ 儀表提供被測車輛速度顯示（單位：公里/小時）

◆ 具有時間日期顯示，車號票號輸入，儀表和兩稱重臺電池電量監測指示等。

◆ 采用浮零技術和零點跟蹤技術，徹底消除零點漂移。

◆ 數字化引導式的菜單操作，簡單明了。

◆ 可分別選擇不同工作模式：交警模式、路政模式。

◆ 儀表微型打印機，可打印時間、日期、車號、票號、軸重、軸組重、總重、超重值及監測單位等數據，可作為執法憑證。

◆ 采用標準RS-232接口，方便與計算機聯接。

◆ 配交流充電器與車載充電器，內置高容量蓄電池，充電一次，可檢測數百次。

主要部件

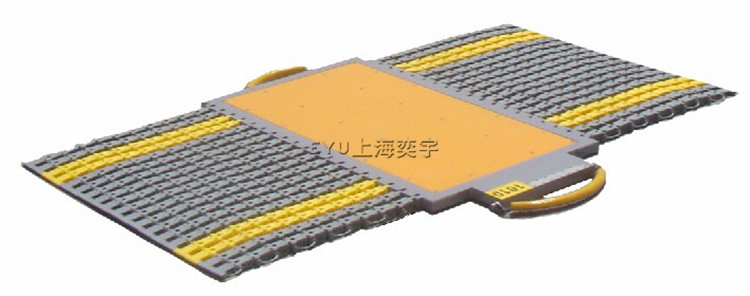

無線軸重板（專利證書號：ZL201030241543.5）

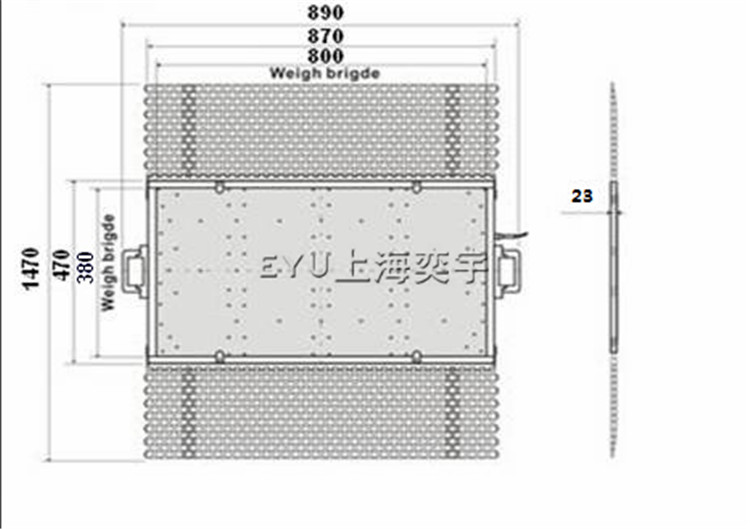

產品尺寸
