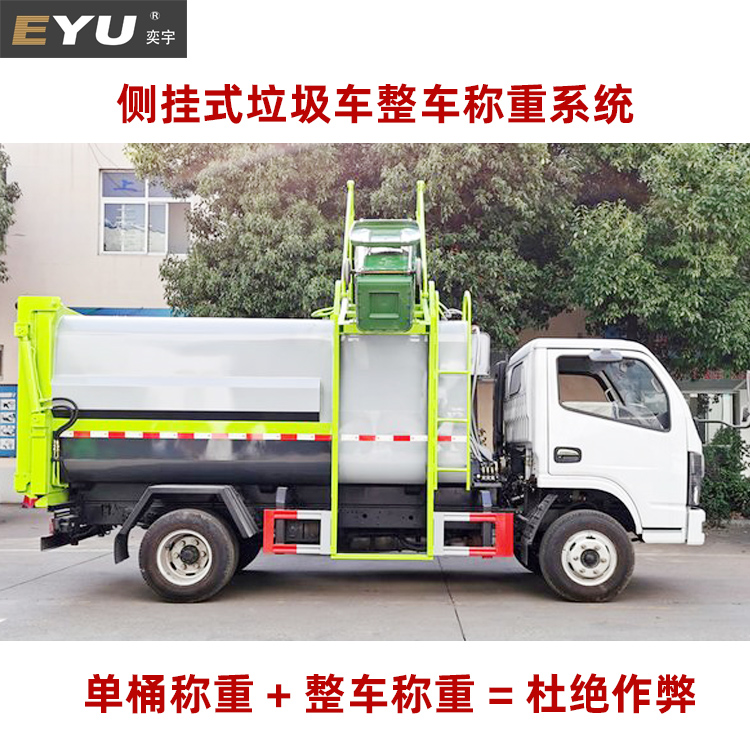

餐廚垃圾車整車稱重解決方案

餐廚垃圾車車載硬件設備解決方案 —整體稱重

客戶需求

配套用戶餐廚項目運營管控平臺的需求，需要提供餐廚垃圾車相應的管控車載硬件設備。

客戶需求參數

在客戶的目標車型上通過改裝后者前裝預留提供以下設備，并實現以下功能：

1）整車稱重，垃圾桶稱重，實現每只桶內重量的精確稱重，車廂重量的實時準確稱重；

車載 RFID 設備：車載端能夠讀取每個垃圾桶的身份電子標簽的信息；

2）有寫入垃圾桶身份 RFID 標簽的終端設備，可每只桶身份的相關信息參數。

3）車載智能一體機終端；車載前/后置攝像頭，約 4 個攝像頭，能夠接入終端一體機，實現信息上傳；

車載智能調度屏，實現垃圾桶重量參數的顯示，桶身份的顯示，裝載量信息的顯示功能，可顯示平臺的指令如當日的運行計劃，地圖信息等。

車載打印機，實現實時小票的打印功能；

提供服務平臺（技術支持）

2、解決方案

本系統解決方案由上海奕宇電子科技提出。整套系統含有車載智能終端、車載稱重系統、車載調度顯示屏、攝像頭、RFID 讀卡器，RFID 標簽等硬件設備， 所有硬件采集的數據通過 4G GPRS 模塊上傳至監控平臺，車內的顯示屏?xí)?shí)時顯示相關操作作業的必要參數信息，平臺可通過 4G 與車載的調度顯示屏進行數據的交互，從而全方位管控車輛運營狀況。

該系統的所有硬件設備具有 4G 通訊，能將傳感器采集的車輛狀態參數或信息實時進行計算、處理及上傳，通過聯網平臺實現企業和監管機構的數據管理和車輛監管的職責。

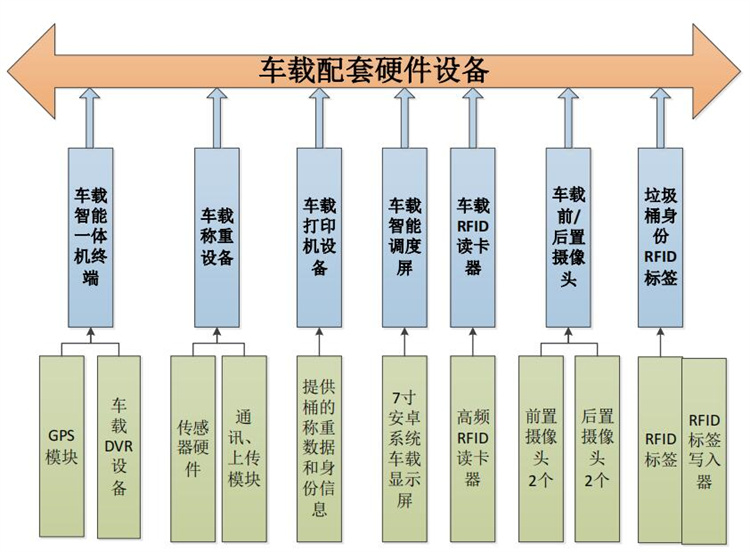

系統構架

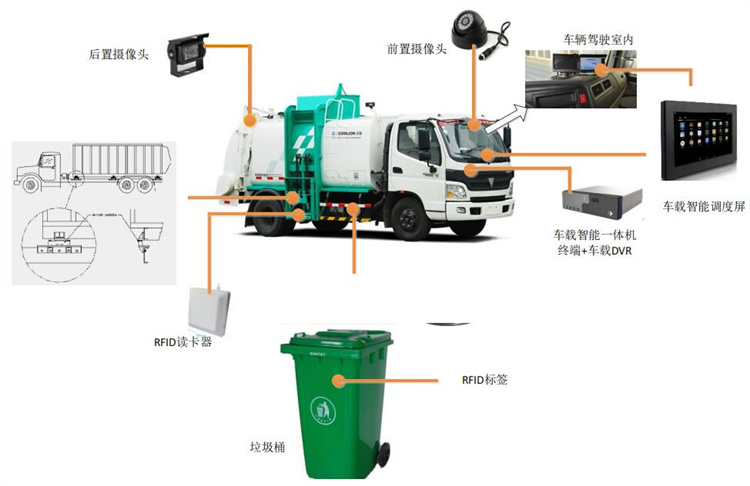

系統構成

產品組成

稱重產品型號：ZCZS-A15-B4

產品組成

產品基本功能

可實現垃圾車裝載單桶垃圾的實時稱重；

實現車輛在發動機啟動情況下實時監測垃圾重量；

垃圾桶裝入車廂后的凈重的測量；車輛在全工作環境下能夠?qū)崟r(shí)進行重量的監測；

稱重裝置通過 CAN 的方式，按照附件一規定的通訊協議，將重量數據傳輸給車載的顯示儀表終端。

產品技術指標

功能特點

可實現車輛靜態測量的高精度指標要求；

實現車輛行駛動態情況下實時監測貨物重量；

稱重過程不需暫停，自動完成對單桶計量，可記錄毛重、皮重、自動凈重，可將重量數據按照用戶的通訊協議進行上傳；

可提供 CAN 通訊接口；

可提供儀表通訊協議；

具有重量數據重傳和補傳功能；

系統支持遠程升級維護。
